笼式除尘骨架支撑环与纵筋过多对清灰有什影响

2021-05-08 09:51:40| 发布者: 泊头鸿成环保设备有限公司| 查看: 465

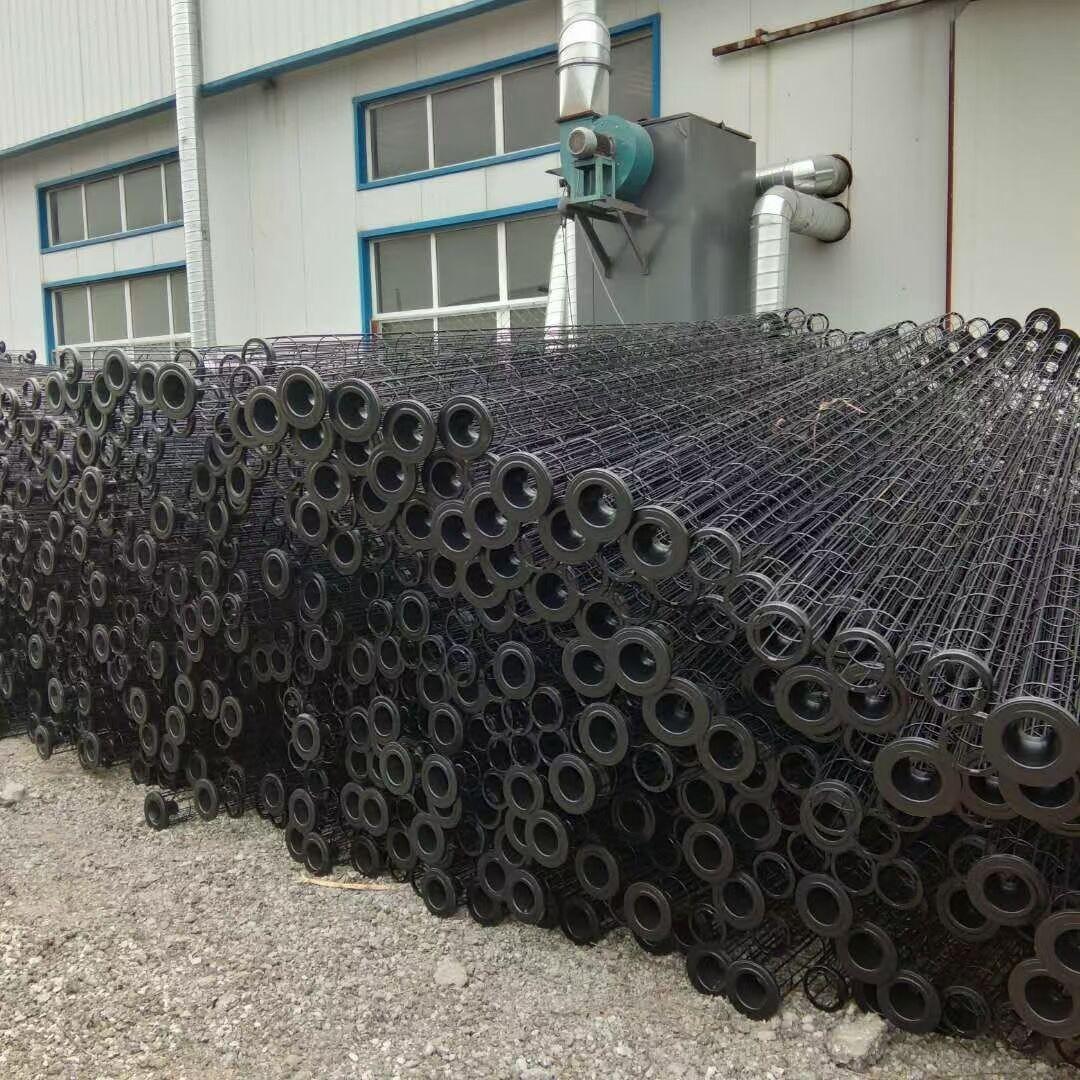

按除尘骨架本身的结构是由支撑环与纵筋组成的,骨架可将之分为笼式、拉簧式和分节式骨架。骨架纵筋的数量在近的十年中逐渐增多。滤袋直径120-130mm,到了纵筋的数量为8根;后来出现160mm的滤袋,骨架纵筋为12根。现在滤袋的尺寸多样化,从120mm到160mm都有,而骨架的纵筋被要求做成12到24根不等,个别的骨架竟有更多的纵筋。滤袋的清灰效果与滤袋自有变形的程度有很大的关系,在支撑环和纵筋所处的位置,是清灰的薄弱环节。
筋的数量越多,清灰不良的面积越大;另一方面,筋数增加,过滤面积减小,使得滤袋变形的程度降低,也削弱清灰强度。筋的数量过多将减小滤袋的有效过滤面积,制成环所占滤袋面积相对较小,对于6m长滤袋,支撑环4mm,间距160mm,按贴合制成周长50%计算,滤袋与支撑环贴合的总长为157mm,滤袋有效面积将被占去2.62%。但纵筋的影响则大得多,例如,对于150mm的滤袋,采用16根筋的袋笼,纵筋直径3.2mm,筋与滤袋的贴合部分占筋周长的1/3,则纵筋与滤袋贴合的周长为53.6mm,亦即滤袋有效过滤面积11.36%将被占去。如果纵筋的数量增至22根,则这一数字将上升为15.62%。滤袋的有效过滤面积被过多地占据,将导致实际过滤风速显著提高。以上述情况为例,若设计的过滤风速为1.2m/min,在过滤面积被战区11.36%和15.62%时,实际过滤风速将变为1.35m/min和1.42m/min,这会提高袋式除尘器的阻力,对延长滤袋的寿命也会起到负面作用。
滤袋的清灰效果与滤袋自有变形的程度有很大的关系,在支撑环和纵筋所处的位置,是清灰的薄弱环节。筋的数量越多,清灰不良的面积越大;另一方面,筋数增加,过滤面积减小,使得滤袋变形的程度降低,也削弱清灰强度。
